Cómo el H50 redefine la performance de los helicópteros

Por qué muchos helicópteros no están diseñados para la velocidad

ara entender nuestro enfoque, hay que reconocer que muchos de los primeros helicópteros simplemente no fueron pensados para volar a alta velocidad. Sus misiones giraban en torno a sus capacidades únicas de despegue y aterrizaje vertical, especialmente para transportar cargas y acceder a zonas de aterrizaje reducidas. En consecuencia, la optimización aerodinámica pasaba a un segundo plano.

Pensemos esto: en un helicóptero convencional, el fuselaje podría representar solo alrededor del 40% de la resistencia parásita total. Sin embargo, el mástil del rotor y el conjunto del cubo, al estar expuestos, pueden sumar un sorprendente 30% de esa resistencia, y los patines sin carenar fácilmente suman otro 15%. Estos grandes elementos mecánicos que generan resistencia, y que no existen en aeronaves de ala fija, han limitado tradicionalmente la velocidad de crucero de los helicópteros.

Lo que realmente limita la velocidad de un helicóptero

A menudo, a los pilotos principiantes se les enseña que la velocidad de los helicópteros está intrínsecamente limitada por factores como la disimetría de sustentación, la entrada en pérdida de la pala que retrocede o los números Mach en la punta de la pala que avanza. Si bien estos fenómenos son muy reales, su impacto significativo en la performance no se nota hasta cerca de los 180 nudos.

A partir de los 200 nudos, la vibración puede volverse un problema serio, y el límite práctico para los helicópteros convencionales está cerca de los 250 nudos (el récord actual, alcanzado por un Lynx, es de aproximadamente 216 nudos).

Nuestra velocidad de crucero objetivo de 140 nudos se sitúa muy por debajo de estas complejas limitantes técnicas. Por eso, la clave para lograrlo está en reducir la resistencia de forma agresiva e inteligente.

El poder del refinamiento aerodinámico

Si diseña el fuselaje de un helicóptero más parecido al de un avión estilizado, naturalmente obtendrá niveles de resistencia mucho más bajos. Entre 1959 y 1963, Bell experimentó con un UH-1B "Huey". Con solo carenar la parte trasera del fuselaje, el pilón del rotor y las patas de los patines, además de realizar otras modificaciones modestas en la estructura (manteniendo el mismo motor y sistema de rotor, salvo la barra oscilante), lograron una notable reducción del 66.5% en la resistencia. Esto se tradujo en un aumento de 30 nudos en la velocidad de crucero para la misma aeronave, conservando su peso bruto.

Quedó demostrado que un diseño aerodinámico meticuloso es la clave para superar los límites de la velocidad de crucero sin depender únicamente de una potencia excesiva.

Este principio es fundamental en el HX50. Nuestra aeronave, de un tamaño aproximado al de un Gazelle (aunque ligeramente más pequeña y ligera), presenta un perfil de resistencia muy superior. ¿Y cómo lo conseguimos?

• Fuselaje aerodinámico y tren de aterrizaje retráctil: Eliminar la resistencia generada por el tren de aterrizaje expuesto es un primer paso fundamental.

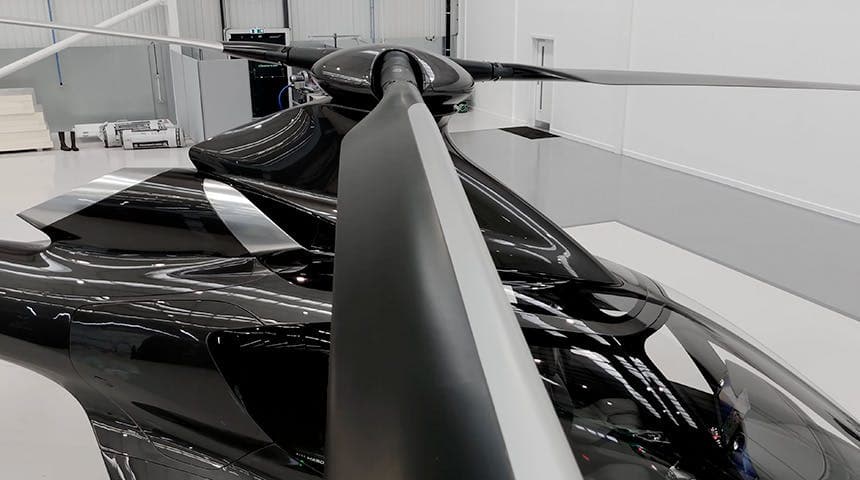

• Sistema de rotor carenado: Todo el sistema de rotor, incluidos el cubo y el mástil (que suelen generar mucha resistencia), está completamente carenado. Se prestó especial atención a las raíces de las palas para minimizar la resistencia.
• Flujo de aire optimizado: Los flujos de aire internos para los sistemas de refrigeración del motor y ventilación fueron gestionados con precisión milimétrica para evitar "fugas" o pérdidas de impulso.
• Diseño avanzado de las palas del rotor: Incorpora perfiles aerodinámicos modernos de las series RC3 y RC4, logrando una eficiencia entre un 17% y un 20% superior a la de los perfiles tradicionales de rotores de helicóptero. Cuenta con una punta parabólica en flecha para minimizar el impacto en vuelos de alta velocidad.
• Actitud de vuelo nivelado: El mástil está inclinado 5 grados hacia adelante, y hay un amplio estabilizador horizontal que garantiza que la aeronave mantenga una actitud horizontal en vuelo de alta velocidad. Así, se expone la menor área posible al flujo de aire.
• Palas de rotor en material compuesto: Permiten un control preciso de la dinámica estructural del rotor en vuelos de traslación de alta velocidad, manteniendo la vibración al mínimo.

Cómo garantizamos el cumplimiento de los objetivos de performance

Nuestra confianza no es solo teoría. El diseño del HX50 ha pasado por un riguroso proceso de validación:

• Dinámica de fluidos computacional (CFD): Se emplearon los métodos más avanzados de CFD para diseñar y optimizar la forma básica del fuselaje, el carenado del mástil y el carenado de la cabeza del rotor.
• Pruebas en túnel de viento: El fuselaje de la aeronave se sometió a pruebas en túnel de viento en 2019, y los resultados coincidieron casi a la perfección con nuestros cálculos de CFD.
• Tecnología de rotor comprobada: La topología básica del rotor, su diseño en planta y la distribución de sus perfiles aerodinámicos están ampliamente probados y se utilizan en helicópteros que actualmente entregan niveles de performance similares.

En pocas palabras, nuestra estrategia es reducir drásticamente la resistencia para que se requiera menos potencia al volar rápido, y luego configurar la aeronave para un vuelo de traslación cómodo, nivelado y eficiente.

Performance robusta en vuelo estacionario

Si bien la velocidad es un pilar fundamental en nuestro diseño, el HX50 también incorpora una robusta capacidad de elevación. Confiamos plenamente en su capacidad para alcanzar los márgenes de performance establecidos, desde el nivel del mar hasta los 10.000 pies en un día ISA+15. Una confianza respaldada por aeronaves de su categoría que comparten potencia, peso bruto, diámetros de rotor y solidez similares.

El camino para lograr la performance de vuelo de traslación del HX50 es el resultado de un diseño deliberado e inteligente, centrado en la eficiencia aerodinámica. Al minimizar la resistencia y optimizar la aeronave para su velocidad de crucero prevista, estamos seguros de cumplir con nuestras metas de performance.

Combinado con nuestro avanzado diseño de rotor principal de material compuesto, estamos preparados para ofrecer una experiencia de vuelo sin precedentes. Tenemos plena confianza en nuestra ingeniería, en nuestra validación y en nuestra capacidad para cumplir estas promesas de performance.
